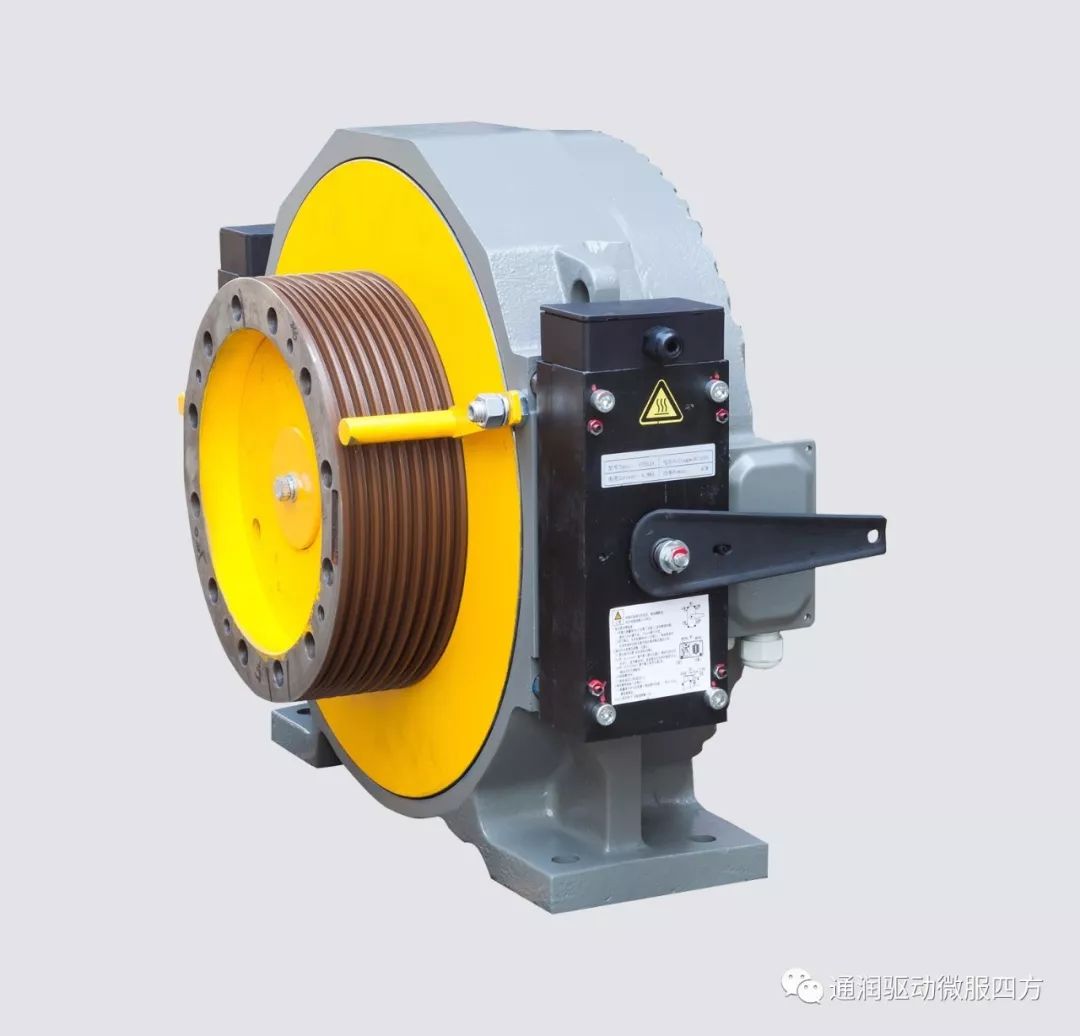

通润GTW8制动器调整
640


制动器间隙检查

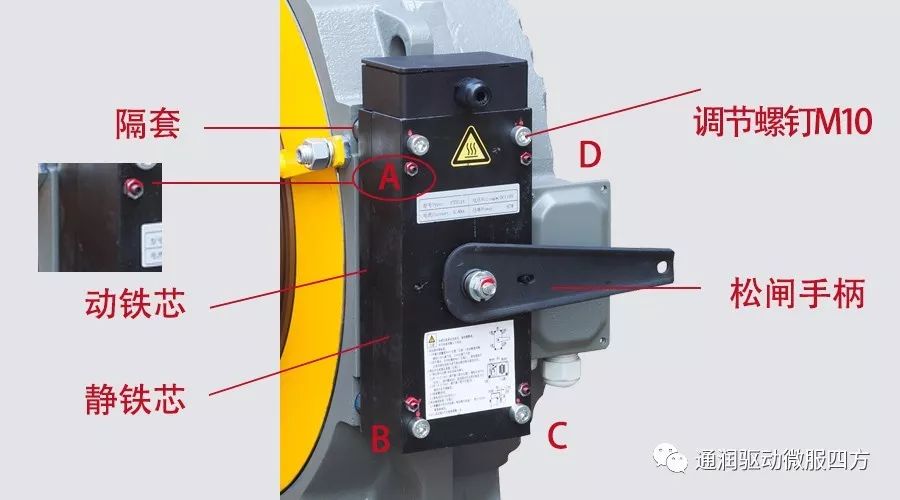

1、用塞尺测量图中的4个位置(见下图)的动静盘间隙,确保0.3mm塞尺进,0.4mm塞尺不进;


640 (1)

2、当0.3mm塞尺塞不进或0.45mm塞尺能进入时,则制动器间隙过小或偏大,需按如下方法调整:

步骤①    逆时针拧松调节螺钉M10;


步骤②    按间隙偏小或偏大,分别顺时针或逆时针轻微转动隔套,将间隙调至0.3-0.4mm之间;


步骤③    顺时针先后预紧隔套和调节螺钉M10,再次确认间隙,0.3mm塞尺能塞入,0.4mm塞尺不能塞入;


步骤④    顺时针先后用力锁紧隔套和螺钉M10;


步骤⑤    按以上方法以对角原则调整其它三处间隙。





闸皮磨损检查


 有过变更,根据实际供货情况

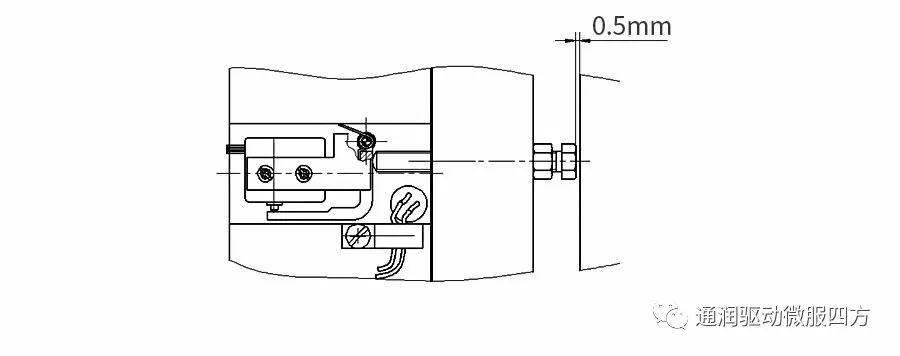

1、微动开关调整螺钉在接线盒下部:下图所示,微动开关调整螺栓与机座的间隙随闸皮磨损而减小,若此间隙≤0.5mm时,需更换闸皮。

640 (2)

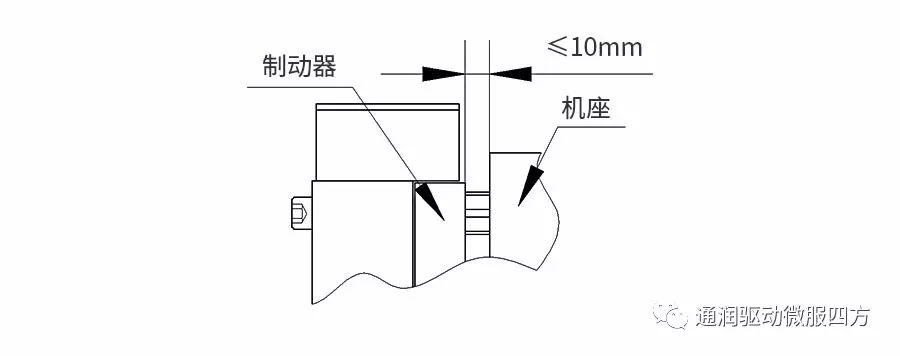

2、微动开关调整螺钉在接线盒内:测量下图所示距离(制动器与机座)≤10mm时,需更换闸皮。

640 (3)

注:上述操作必须在制动器断电状态下进行。
